FUT – univerzální frézování složitých obrobků

Vodorovné obráběcí centrum FUT umožňuje obrábění tvarově složitých obrobků s vysokými nároky na přesnost, produktivitu a kvalitu povrchu. Stroj podporuje klasické frézování i vysokorychlostní obrábění HSC a nachází uplatnění ve výrobě forem, zápustek, nástrojů a dalších technologicky náročných součástí.

Díky robustní konstrukci a širokým možnostem konfigurace představuje vhodné řešení pro kusovou, malosériovou i specializovanou průmyslovou výrobu.

Konstrukce stroje

Vodorovné obráběcí centrum FUT využívá uspořádání s odděleným podélným a příčným ložem ve tvaru T. Toto konstrukční řešení zvyšuje tuhost celé soustavy a současně zajišťuje vysokou stabilitu během obrábění.

Základ stroje tvoří:

• podélné lože,
• příčné lože,
• podélný suport,
• sloup,
• konzola,
• vřeteník.

Po pevném loži se pohybuje podélný suport v ose X. Na horní ploše suportu je umístěn polohovatelný otočný stůl, který umožňuje flexibilní upínání obrobků a víceosé obrábění.

Pohybové osy a pracovní prostor

Sloup stroje zajišťuje pohyb v ose Z, zatímco vřeteník se pohybuje po vedeních sloupu ve svislém směru v ose Y.

Podle konfigurace lze stroj vybavit také:

• výsuvnou osou W,
• otočným stolem,
• speciálními upínacími systémy.

Díky tomu lze výrazně rozšířit pracovní prostor i technologické možnosti obrábění.

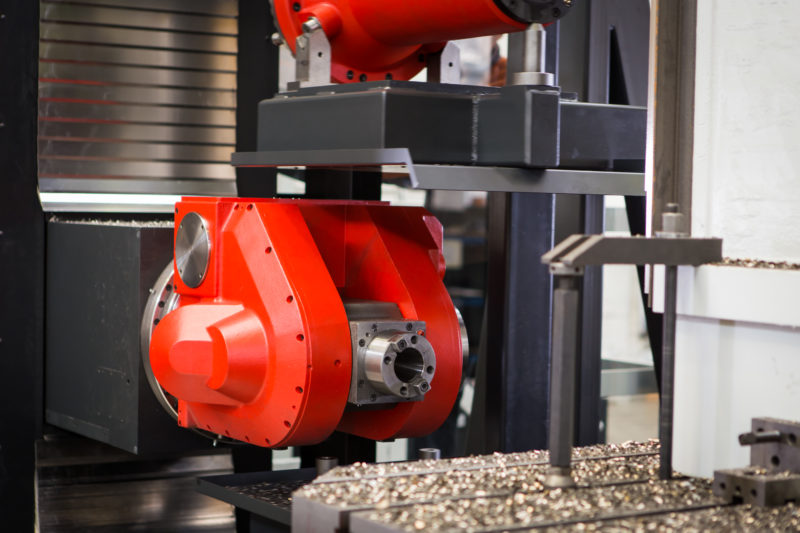

Vřetenové hlavy a flexibilita obrábění

Jednou z hlavních předností centra FUT je vysoká technologická variabilita.

Stroj umožňuje použití různých:

• frézovacích hlav,
• vřetenových hlav,
• speciálních obráběcích nástavců.

Výběr vhodné hlavy optimalizuje konkrétní obráběcí operaci a umožňuje maximálně využít výkon stroje. Současně zvyšuje produktivitu výroby a zlepšuje přístup k obráběným plochám.

Při hrubování využívá centrum FUT vysoký řezný výkon a vysoké krouticí momenty mechanicky poháněných vřetenových hlav.

Výkon a technologie obrábění

Vodorovné obráběcí centrum FUT zvládá klasické frézování i vysokorychlostní obrábění HSC.

Mezi hlavní technologické přednosti patří:

• vysoký výkon vřetena,
• vysoký krouticí moment,
• efektivní hrubovací operace,
• přesné dokončovací obrábění,
• obrábění složitých geometrií.

Proto stroj nachází uplatnění při výrobě forem, zápustek i rozměrných přesných součástí.

Moderní konstrukční prvky

Konstrukce stroje využívá moderní technická řešení zaměřená na přesnost a dlouhodobou stabilitu.

Součástí výbavy mohou být:

• lineární valivá vedení ve všech lineárních osách,
• rychloposuvy až 30 m/min,
• teplotní stabilizace vřeteníku,
• teplotní stabilizace výměnných hlav,
• automatická výměna nástrojů,
• automatická výměna vřetenových hlav,
• axiální chlazení nástrojů.

Vřeteno dosahuje otáček až 4 000 min⁻¹, případně 6 000 min⁻¹ ve volitelném provedení.

Provozní podmínky

Obráběcí centrum FUT je určeno pro provoz v průmyslovém prostředí odpovídajícím třídě IE 33 dle ČSN EN 60721-3-3.

Nejlepších výsledků dosahuje při:

• teplotách od +15 °C do +35 °C,
• stabilních klimatických podmínkách,
• minimálních teplotních výkyvech.

Díky tomu si zachovává vysokou přesnost i během dlouhodobého provozu.

Typické oblasti použití

Vodorovné obráběcí centrum FUT nachází uplatnění zejména v oblastech:

• výroba forem,
• výroba zápustek,
• nástrojárny,
• energetika,
• letecký průmysl,
• přesné strojírenství.

Kombinace výkonu, flexibility a přesnosti umožňuje efektivně obrábět i velmi složité díly.

Instalace a technická podpora

Stroj vyžaduje kvalitní rovinný základ, který zajistí přesné ustavení a rovnoměrné rozložení zatížení.

Dodávka zahrnuje:

• dopravu,
• odbornou instalaci,
• uvedení do provozu,
• zaškolení obsluhy,
• technickou dokumentaci.

Součástí nabídky je také záruční a pozáruční servis, dodávka náhradních dílů a dlouhodobá technická podpora během celé životnosti stroje.
