RET100B / W100B

RET100B (dříve W100B-CNC) je stolová vyvrtávačka robustní konstrukce. Jedná se o CNC alternativu ke konvenčnímu stroji W100A. Stroj je vhodný jak pro hrubovací tak i dokončovací operace.
Poptat

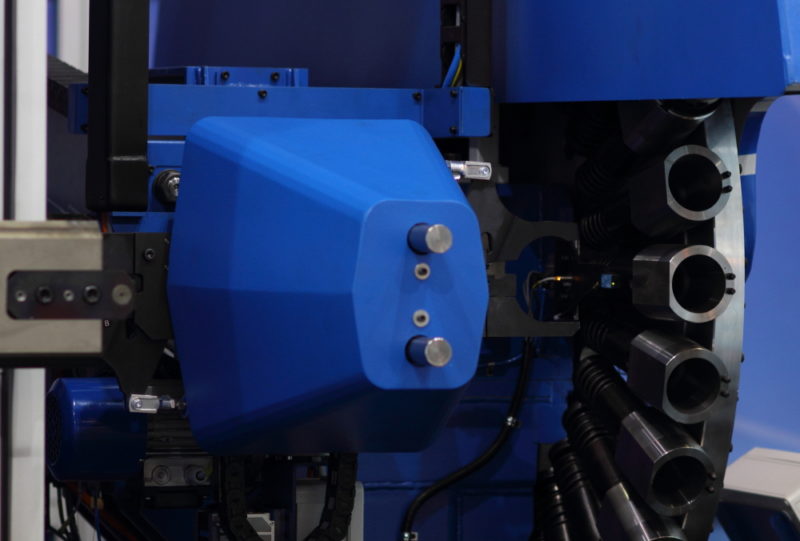

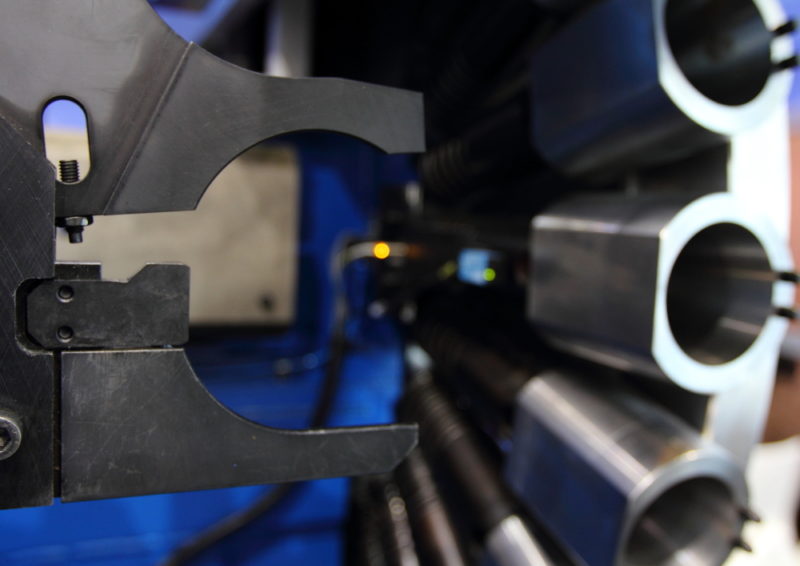

RET100B (dříve W100B-CNC) – stolová vyvrtávačka prověřené a spolehlivé robustní stabilní konstrukce. Jedná se o CNC alternativu ke konvenčnímu stroji W100A. Stroj je vhodný jak pro hrubovací tak i dokončovací operace. Volitelně lze vybavit zásobníkem nástrojů s manipulátorem (AVN), chlazením nástroje tryskami (CHZ), chlazením osou vřetena (CHOV) či chlazením mlhou (CHM), nebo třeba 3D dotykové sondy s radio-/infra-přenosem (Heidenhain / Renishaw / Hexagon). Stroj má v základním vybavení zcela zakrytovány vodící plochy osy X a částečné zakrytování osy Z, Y.

Stručná charakteristika stroje:

  • souvisle řízená vodorovná vyvrtávačka
  • pevný stojan, křížově přestavitelný stůl
  • 4 lineární osy
  • otočný stůl
  • výsuvné pracovní vřeteno
  • pohon vřetena dvěma/čtyřmi mechanickými řadami – ozubená soukolí
  • stroj navržený pro univerzální nasazení ve strojírenské výrobě
  • vhodný jak pro hrubovací tak i dokončovací operace

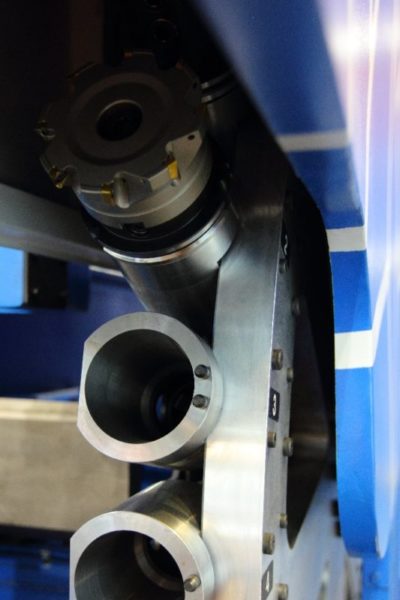

  • volitelně lze vybavit zásobníkem nástrojů s manipulátorem (AVN), chlazením nástroje tryskami (CHZ), chlazením osou vřetena (CHOV) či chlazením mlhou (CHM)
  • připraveno pro “Průmysl 4.0”

Ovládání stroje

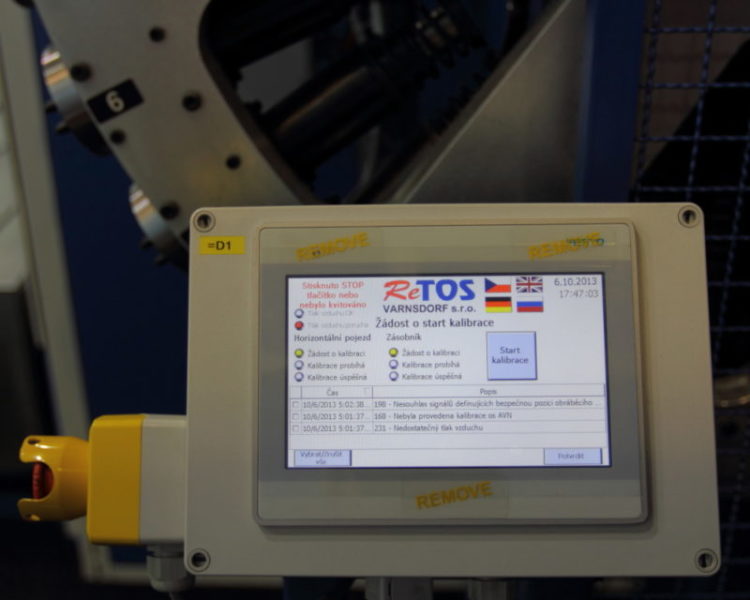

  • veškeré funkce stroje, mimo odepnutí a upnutí nástroje, jsou ovládány z panelu řídícího systému, který se skládá z klávesnice, tlačítkového panelu a LCD monitoru
  • odepnutí a upnutí nástroje je ovládáno tlačítky na vřeteníku
  • ovládací panel je doplněn přenosným pomocným ovládacím panelem (ručním kolečkem), které duplikuje některé základní funkce ovládání stroje
  • ovládací panel je umístěn otočně na stěně krytu obsluhy
  • řídící systém umožňuje ruční, poloautomatický a automatický režim ovládání
  • standardní komunikační rozhraní umožňuje propojení s vnitropodnikovou sítí pro snadnou správu a distribuci technologických programů případně pro diagnostiku a servis řídícího systému

Řídící systém ve standartním provedení HEIDENHAIN TNC 640 + ruční kolečko, pohony HEIDENHAIN a motory SIEMENS. Volitelně lze zaměnit za řídící systém SIEMENS SIN 840D SL + ruční kolečko, motory a pohony SIEMENS.

Standartní příslušenství

  • vodící podpěra – 170 mm
  • vytěrák kuželové dutiny VK-ISO50
  • upínací nástavce – 15 kusů
  • kotevní materiál KM
  • základní sada nářadí k obsluze a údržbě
  • základní sada náhradních dílů
  • průvodní technická dokumentace

Provedení stolové vyvrtávačky W100B může být v detailech přizpůsobeno individuálním požadavkům zákazníka.
