Úvod

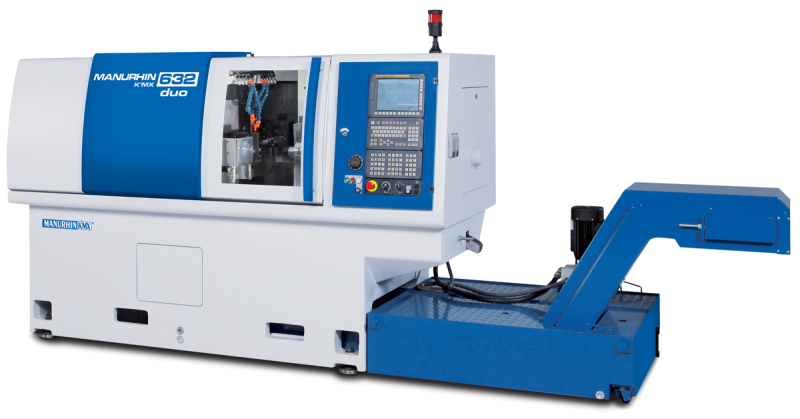

Dlouhotočný automat K’MX 632 DUO umožňuje produktivní obrábění součástí z tyčového materiálu do průměru 32 mm. Díky průchodu vřetena 37 mm není nutné upravovat konce tyčí pro upnutí v podavači. Stroj využívá dvě elektrovřetena a rotační vodicí pouzdro synchronizované s hlavním vřetenem, což podporuje přesné obrábění dlouhých dílců.

Konstrukce stroje

Konstrukce stroje vychází z osvědčené koncepce dlouhotočných automatů MANURHIN. Hlavní a protivřeteno pracují nezávisle a umožňují souběžné dokončování operací. Zároveň stroj podporuje automatické podávání tyčového materiálu a nepřetržitou sériovou výrobu.

Velkou předností stroje je možnost obrábět dvěma nástroji současně. Tato koncepce výrazně zkracuje výrobní časy a zvyšuje produktivitu výroby.

Pohybové osy a pracovní prostor

K’MX 632 DUO využívá šest lineárních CNC os X1, X2, Y1, Y2, Z1 a Z2. Další flexibilitu zajišťují dvě rotační osy C1 a C2. Díky tomuto uspořádání zvládá stroj soustružení, vrtání i frézování složitějších součástí v jednom pracovním cyklu.

Zdvih posuvného vřeteníku dosahuje 410 mm, což umožňuje obrábět i delší dílce bez ztráty přesnosti.

Vřeteník a obráběcí možnosti

Stroj využívá dvě elektrovřetena s maximálními otáčkami až 10 000 min⁻¹. Hlavní vřeteno poskytuje vysokou dynamiku obrábění a protivřeteno umožňuje kompletní obrobení dílu na jedno upnutí.

Poháněné nástroje disponují výkonem 2,3 kW a krouticím momentem až 32 Nm. Díky tomu automat zvládá nejen soustružení, ale také náročnější frézovací operace.

Výkon a produktivita

Největší výhodou modelu K’MX 632 DUO je paralelní obrábění dvěma nástroji současně. Stroj dokáže provádět soustružení nebo frézování ve stejném okamžiku, čímž výrazně zkracuje výrobní časy.

Dvoukanálové programování navíc umožňuje efektivní synchronizaci jednotlivých operací mezi hlavním a protivřetenem.

Přesnost a CNC řízení

Automat využívá CNC řízení FANUC, které zajišťuje vysokou přesnost polohování a spolehlivý provoz při sériové výrobě. Synchronizované rotační vodicí pouzdro současně podporuje stabilitu při obrábění dlouhých štíhlých součástí.

Oblasti použití

Dlouhotočný automat nachází uplatnění zejména při výrobě přesných součástí pro:

• automobilový průmysl,
• hydraulické a pneumatické systémy,
• zdravotnickou techniku,
• elektrotechnický průmysl,
• výrobu spojovacího materiálu,
• všeobecné strojírenství.

Instalace a provoz

Strojimport zajišťuje dopravu stroje, odbornou instalaci, uvedení do provozu i zaškolení obsluhy. Součástí dodávky může být automatický podavač minimálně třímetrových tyčí a další příslušenství podle požadavků výroby.

Servis a technická podpora

Poskytujeme záruční i pozáruční servis, dodávky náhradních dílů, technické poradenství a dlouhodobou podporu provozu. Díky zkušenostem se stroji MANURHIN a TAJMAC-ZPS pomáháme zákazníkům udržovat vysokou produktivitu a spolehlivost výroby.
