K’MX 916 CLEVER

Úvod

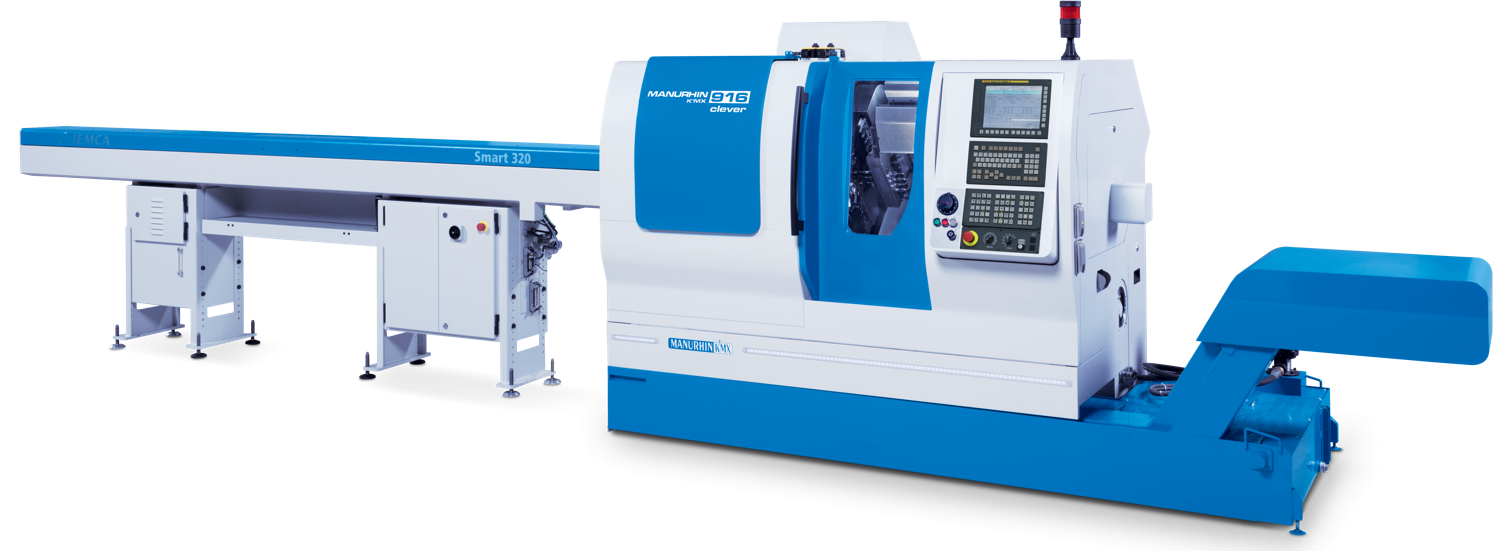

K’MX 916 CLEVER představuje výkonný dlouhotočný CNC automat pro obrábění součástí z tyčového materiálu do průměru 16 mm, případně 20 mm ve volitelném provedení. Kombinuje vysoké otáčky vřeten, rozsáhlé možnosti souběžného obrábění a konstrukci zaměřenou na produktivní sériovou výrobu.

Konstrukce stroje

Stroj využívá hlavní vřeteno, protivřeteno a rotační vodicí pouzdro, které podporuje stabilitu obrábění dlouhých a štíhlých součástí. Konstrukce umožňuje souběžné provádění několika technologických operací, což výrazně zkracuje výrobní cyklus.

Součástí stroje je revolverová hlava Baruffaldi s dvanácti nástrojovými pozicemi pro držáky VDI 20. Díky samostatné ose Z4 může revolver vykonávat dvě rozdílné operace současně na hlavním vřetenu.

Pohybové osy a pracovní prostor

K’MX 916 CLEVER využívá devět lineárních CNC os a dvě rotační osy. Toto uspořádání podporuje soustružení, vrtání i frézování v jednom pracovním cyklu a umožňuje efektivní výrobu technologicky náročných součástí.

Čtyři programovací kanály navíc umožňují efektivní synchronizaci jednotlivých operací mezi nástrojovými systémy a oběma vřeteny.

Vřeteník a obráběcí možnosti

Hlavní vřeteno i protivřeteno dosahují maximálních otáček 12 000 min⁻¹. Vysoká dynamika obrábění pomáhá dosahovat výborné kvality povrchu i vysoké produktivity výroby.

Revolverová hlava, horní nástrojový systém a další pracovní pozice umožňují zapojení pevných i poháněných nástrojů. Stroj tak zvládá kompletní opracování složitých rotačních součástí bez nutnosti přeupínání.

Výkon a produktivita

Významnou předností modelu K’MX 916 CLEVER je možnost obrábění až čtyřmi nástroji současně. Paralelní průběh operací zkracuje vedlejší časy a přispívá k vysoké efektivitě sériové výroby.

Koncepce stroje umožňuje kombinovat soustružení, vrtání i frézování v jednom cyklu, což omezuje nutnost následných operací na dalších pracovištích.

Přesnost a CNC řízení

Moderní CNC řízení FANUC zajišťuje přesné řízení os, stabilní provoz a snadnou integraci do automatizované výroby. Synchronizace vodicího pouzdra s hlavním vřetenem zároveň podporuje přesnost při obrábění dlouhých dílců.

Oblasti použití

Stroj nachází uplatnění zejména při výrobě:

přesných automobilových součástí,
zdravotnických komponentů,
hydraulických a pneumatických prvků,
elektrotechnických dílů,
jemných strojírenských komponentů.

Instalace a provoz

Strojimport zajišťuje dopravu, instalaci, uvedení do provozu i zaškolení obsluhy. Součástí dodávky může být automatický podavač se zásobníkem třímetrových nebo čtyřmetrových tyčí podle konkrétní aplikace.
